4- Mis bocetos de la maqueta del AT-TE walker - Star Wars.


Me pareció que podría ser interesante para ustedes ver los bocetos y apuntes a mano que utilicé para la construcción del caminante AT-TE ….. claro,... los dibujos no son para nada impresionantes, son bastante rápidos y son solo de trabajo en donde la estética del dibujo en si fue lo último en lo que pensé,… son solo dibujos para visualizar ciertos aspectos que eran difícil de ver en los planos,…. pero que fueron una parte muy importante del proceso de construcción....



Aquí pueden ver el diseño de la tapa de la cabina delantera ...donde irán dos clones sentados.... el conductor delante y detrás de él ..el encargado de la logística y el periscopio del vehículo ...pueden ver también un detalle de la cobertura del cañón principal, en donde la geometría de la pieza era medio complicada para verlo en 2 dimensiones y los cañones traseros....algunos detalles los planteaba en escala 1:50 y con escalímetro lo pasaba a la escala 1:18 o 1:19 ..solo por una cuestión de comodidad a la hora de ver el vehículo en su totalidad


Hice también una vista de planta del vehículo que fue la que usé para plantear la estructura interna del AT-TE

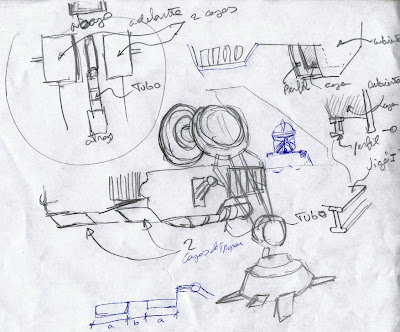

También les muestro un detalle de una pieza de la parte baja del vehículo...hay detalles de la pata central (la más grande y fija que sostiene todo el peso del vehículo)...y apuntes de como tendría que ser toda la parte de abajo del vehículo ....... nunca conseguí imágenes de ese lado.......usando imágenes de costado y capturas del dvd tuve que interpretar todo ese sector para quede lo más parecido posible.....


Finalmente les muestro una imagen sacada del libro “Incredible Cross Sections” Ep2 (hay un libro por cada episodio) y que muestra algunos vehículos de la saga como cortados o destapados mostrando las partes internas y la distribución de las naves y vehículos…me sirvió mucho para alucinar la estructura básica del vehículo..
